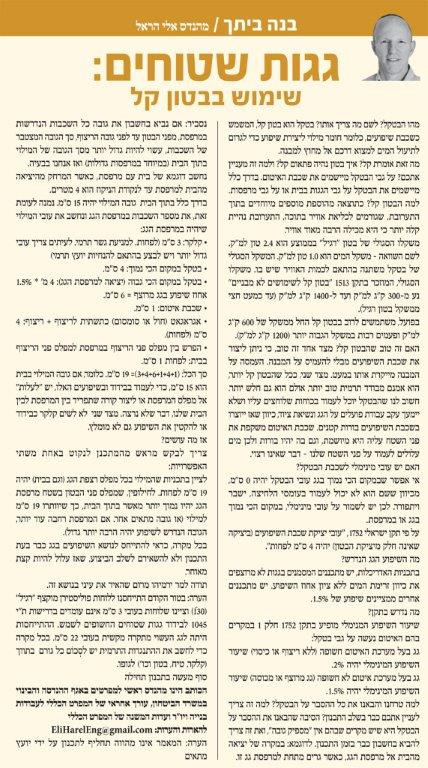

גגות שטוחים: שימוש בבטון קל

צפיות: 7145

מהו הבטקל? לשם מה צריך אותו?מה זאת אומרת קל? איך בטון נהיה פתאום קל? ולמה זה מעניין אתכם?

בטקל הוא בטון קל המשמש כשכבת שיפועים, כלומר חומר מילוי ליצירת שיפוע כדי לגרום לתיעול המים למצוא דרכם אל מחוץ למבנה. על גבי הבטקל מיישמים את שכבת האיטום. בדרך כלל מיישמים את הבטקל על גבי הגגות בבית או על גבי מרפסות.

למה הבטון קל? כתוצאה מהוספת מוספים מיוחדים בתוך התערובת שגורמים לכליאת אוויר בתוכה, התערובת נהיית קלה יותר כי היא מכילה הרבה מאוד אוויר.

משקלו הסגולי של בטון "רגיל" בממוצע הוא 2.4 טון למ"ק. לשם השוואה – משקל המים הוא 1.0 טון למ"ק. המשקל הסגולי של בטקל משתנה בהתאם לכמות האוויר שיש בו. משקלו הסגולי, המוזכר בתקן 1513 "בטון קל לשימושים לא מבניים" נע מ-300 ק"ג למ"ק ועד ל-1400 ק"ג למ"ק (עד כמעט חצי ממשקל בטון רגיל).

בפועל, משתמשים לרוב בבטון קל החל ממשקל של 600 ק"ג למ"ק ופעמים רבות במשקל הגבוה יותר (1200 ק"ג למ"ק).

האם זה טוב שהבטון קל?

מצד אחד זה טוב שהבטון קל, כי ניתן ליצור את שכבת השיפועים מבלי להעמיס על המבנה. העמסה על המבנה מייקרת אותו במעט.

מצד שני, ככל שהבטון קל יותר, הוא אמנם מבודד תרמית טוב יותר אולם הוא גם חלש יותר. חשוב לנו שהבטקל יוכל לעמוד בכוחות שלוחצים עליוושלא יימעך עקב עבודת פועלים על הגג ונשיאת ציוד, כיוון שאז ייוצרו בשכבת השיפועים בורות קטנים. שכבת האיטום משקפת את פני השטח עליה היא מיושמת, וגם בה יהיו בורות ולכן מים עלולים לעמוד על פני השטח שלנו – דבר שאינו רצוי.

האם יש עובי מינימלי לשכבת הבטקל?

אי אפשר שבמקום הכי נמוך בגגעובי הבטקל יהיה 0 ס"מ, מכיוון ששם הוא לא יכול לעמוד בעומסי הלחיצה, ישבר ויתפורר. לכן יש לשמור על עובי מינימלי, במקום הכי נמוך בגג או במרפסת.

על פי תקן ישראלי 1752 חלק 1 – "מערכות לאיטום גגות שטוחים מבטון: התשתית לאיטום"סעיף 3.1.16 א "עובי יציקת שכבת השיפועים (ביציקה שאינה חלק מיציקת הבטון) יהיה 4 ס"מ לפחות"

מה השיפוע הגג הנדרש?

בתכניות האדריכלות, יש מתכננים המסמנים בגגות לא מרוצפים את כיוון זרימת המים ללא ציון אחוז השיפוע. יש מתכננים אחרים מציינים שיפוע של 1.5%.

מה נדרש בתקן?

שיעור השיפוע המנימלי מופיע בתקן 1752 חלק 1 במקרים בהם האיטום נעשה על גבי בטקל: שם, טבלה 1 "שיעורי שיפועים נדרשים של התשתית לאיטום בגגות":

גג בעל מערכת האיטום חשופה (ללא ריצוף או כיסוי) שיעור השיפוע המינימלי יהיה 2%.
גג בעל מערכת איטום לא חשופה (גג מרוצף או מכוסה) שיעור השיפוע המינימלי יהיה 1.5%.

למה טרחנו והבאנו את כל ההסבר על הבטקל? למה זה צריך לעניין אתכם כבר בשלב התכנון?

הסיבה שהבאנו את ההסבר על הבטקל היא שיש מקרים שבהם אין "מספיק גובה" ואת זה צריך להביא בחשבון כבר בזמן התכנון. לדוגמא: במקרה של יציאה מהבית אל מרפסת הגג, כאשר גרים מתחת למרפסת גג זו.

נסביר:

אם נביא בחשבון את גובה כל השכבות הנדרשות במרפסת, מפני הבטון עד לפני גובה הריצוף, סך הגובה המצטבר של השכבות, עשוי להיות גדול יותר מסך הגובה של המילוי בתוך הבית (במיוחד במרפסות גדולות) ואז אנחנו בבעייה.
נחשב דוגמא של בית עם מרפסת כאשר המרחק מהיציאה מהבית למרפסת עד לנקודת הניקוז הוא 4 מטרים.
בדרך כלל בתוך הבית גובה המילוי יהיה 15 ס"מ.

נמנה לעומת זאת, את מספר השכבות במרפסת הגג ונחשב את עובי המילוי שיהיה במרפסת הגג:

  • קלקר: 3 ס"מ (לפחות. למניעת גשר תרמי. לעיתים צריך עובי גדול יותר ויש לבצע בהתאם להנחיות יועץ תרמי)
  • בטקל במקום הכי נמוך:4 ס"מ.
  • בטקל במקום הכי גבוה (יציאה למרפסת הגג): 4 מ' * 1.5% אחוז שיפוע בגג מרוצף = 6 ס"מ.
  • שכבת איטום: 1 ס"מ.
  • אגראגאט (חול או סומסום) כתשתית לריצוף + ריצוף: 4 ס"מ (לפחות).
  • הפרש בין מפלס פני הריצוף במרפסת למפלס פני הריצוף בבית: לפחות 1 ס"מ.

סך הכל: (3+4+6+1+4+1)=19 ס"מ.

כלומר, אם גובה המילוי בבית הוא 15 ס"מ, כדי לעמוד בבידוד ובשיפועים האלו, יש "לעלות" אל מפלס המרפסת או ליצור קורה שתפריד בין המרפסת לבין הבית שלנו, דבר שלא נרצה. מצד שני לא לשים קלקרכבידוד או להקטין את השיפועגם לא מומלץ.

אז מה עושים?

צריך לבקש מראש מהמתכנן לנקוט באחת משתי האפשרויות:
לציין בתכניות שהמילוי בכל מפלס רצפת הגג (וגם בבית) יהיה 19 ס"מ לפחות.

לחילופין שמפלס פני הבטון בשטח מרפסת הגג יהיו נמוך יותר מאשר בתוך הבית, כך שיוותרו 19 ס"מ למילוי (או גובה מתאים אחר. אם המרפסת רחבה עוד יותר, הגובה הנדרש לשיפוע יהיה הרבה יותר גדול).

בכל מקרה, כדאי להתייחס לנושא השיפועים בגג כבר בעת התכנון ולא להשאירם לשלב הביצוע, שאז עלול להיות קצת מאוחר.

תודה למר ירמיהו מרום שהאיר את עיני בנושא זה.

הערה: בטור הקודם התייחסנו ללוחות פוליסטירן מוקצף "רגיל" (f30) וציינו שלוחות בעובי 3 ס"מ אינם עומדים בדרישות ת"י 1045 לבידוד גגות שטוחים החשופים לשמש. ההתייחסות היתה לגג העשוי מתקרה מקשית בעובי 22 ס"מ. בכל מקרה כדי לחשב את ההתנגדות התרמית יש לסְכוֹם כל גורם בתווך(קלקר, טיח, בטון וכו') לגופו.

סוף מעשה –בתכנון תחילה.

הערה: אין מאמר זה מהווה חלופה לתכנון באמצעות יועצים מתאימים.
